开关量安全栅
型号:ALT
















一.产品特性:
◇  干接点开关输入; 接近开关输入(符合 NAMUR / DIN 19234标准)
◇  继电器转换触点输出
◇  单通道输入端安全栅,一入一出
◇  带有工作电源指示灯
◇  输入-输出-电源之间全隔离,抗干扰能力强
◇  采用SMT贴片生产工艺和高性能的模块化电路
◇  模块化拔插式结构,可带电拔插,使用更方便简单
◇  标准的35mmDIN导轨卡式安装,可密集安装
◇  本质安全防爆等级标志  [Exia]IIC
二.产品概述:
      接收现场危险区域的开关或接近开关信号,经过安全栅隔离,以继电器触点输出方式传送至安全区的控制系统或其它单元组合仪表。
      本隔离安全栅需要直流24V电源供电,供电电源-输入-输出之间全隔离。
该产品采用底座与主机拔插式结构设计,可以带电拔插。端子接线采用螺丝压紧连接方式,标准的35mmDIN导轨卡式安装 。可以与单元组合仪表及DCS、PLC等系统配合使用。
三.选型:
订货信息
订货型号/规格
输入信号
输出信号
ALT-1100S-EX
MAMUR接近开关
继电器触点
ALT-1200S-EX
干接点开关
继电器触点






四.技术参数:
供电电源
   电源电压:24VDC±10%
   电源指示:通电时,LED 电源灯亮绿色
   电流消耗(24VDC供电时):< 25mA
本安侧输入
   输入开关类型:开关; NAMUR 型接近开关
   供电电压:8V (开路状态);
   短路电流:约 8mA
   开关阀值:约 1.5mA;
   回滞:0.2 ~  0.4mA
非本安侧输出
   继电器触点:单刀转换继电器
   触点特性:24VDC,2A
   负载类型:电阻性负载
   响应时间 :≤10ms
输入/输出特性
    现场开关闭合或输入回路 >1.7 mA时,  继电器触点输出被激励: 面板上输出指示灯亮。
    现场开关断开或输入回路电流  < 1. mA,继电器触点输出不激励:面板上输出指示灯灭。
     LED指示触点状态:
                            “ NO ” 灯亮:指示触点处于闭合状态
                            “ NC ” 灯灭:指示触点处于断开状态
综合主要技术参数
    隔离能力:输入-输出-电源之间 2.5KV,1min ,50Hz
    绝缘电阻:输入-输出-电源之间  ≥100MΩ / 500VDC
    工作环境温度:-20~+60℃
    环境湿度范围:5~95%(无冷疑)

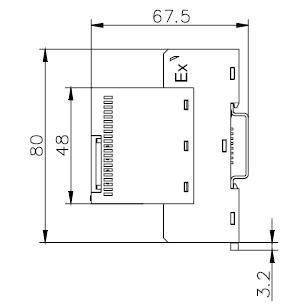

    外形尺寸:厚25×高80×长80(mm)
    整机重量:约85g
安全防爆认证参数
   防爆等级标志:[Exia]IIC
   安全认证参数:Um = 242V     Uo = 12V     Io = 51mA
                        Po = 41.2mW   Lo = 5 mH  Co = 1μF

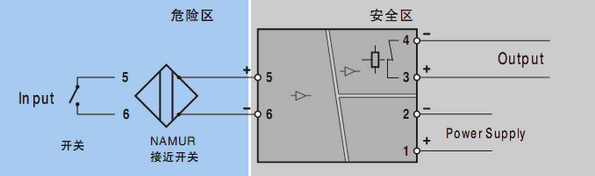

五.端子接线图:
